Fallos al imprimir miniaturas en resina: diagnóstico y soluciones

Una impresión fallida no se arregla subiendo la exposición al azar o añadiendo soportes por todas partes. El mismo síntoma puede venir del archivo, del perfil, del material, de la temperatura o de la mecánica. La forma más rápida de aprender es observar, registrar y cambiar una sola variable cada vez.

Antes de tocar la cubeta

Detén la máquina y sigue el manual del fabricante. Ponte la protección indicada por la ficha de seguridad de la resina, protege los ojos y trabaja con ventilación. La resina sin curar puede irritar o sensibilizar la piel.

No inicies otra impresión sin comprobar si ha quedado material curado en la cubeta. Una partícula puede dañar la película o presionar la pantalla. Filtra la resina o utiliza la función de limpieza de cubeta solo como indique el fabricante; no rasques la película con herramientas improvisadas.

Registra antes de limpiar:

• foto del fallo y de la plataforma;
• archivo y captura de orientación/soportes;
• resina, color, lote y fecha de apertura;
• altura de capa y exposición;
• temperatura aproximada;
• sonidos o movimientos anómalos.

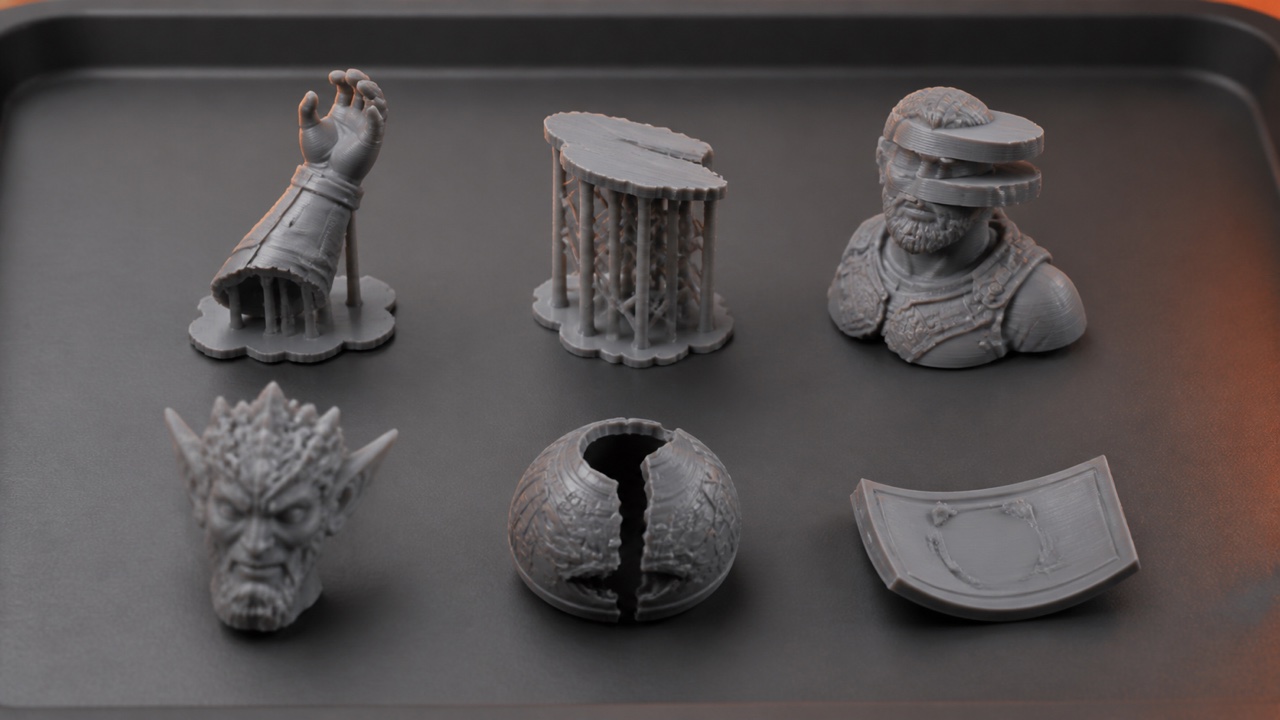

1. No hay pieza en la plataforma, pero sí una lámina en la cubeta

La primera parte se formó, pero no permaneció adherida a la plataforma.

Posibles causas:

• exposición o número de capas base insuficientes para esa combinación;
• plataforma mal ajustada según el procedimiento de la máquina;
• superficie contaminada o dañada;
• fuerzas de liberación elevadas por orientación, sección o parámetros de movimiento;
• resina demasiado fría o mal mezclada;
• película de cubeta deteriorada o instalación incorrecta.

Diagnóstico: verifica primero el procedimiento oficial de plataforma y una prueba pequeña conocida. Mezcla la resina como indique su fabricante y mantén condiciones estables. No compenses un problema mecánico con una exposición extrema.

2. La miniatura empieza, pero faltan brazos, arma o zonas finas

Si el cuerpo imprime y una zona desaparece, revisa el nacimiento de esa geometría capa por capa.

Posibles causas:

• isla sin conectar;
• soporte insuficiente o contacto demasiado fino;
• orientación que carga una sección larga de golpe;
• elemento diseñado por debajo de lo viable para escala y material;
• soporte que se desprende o flexa.

Diagnóstico: abre el proyecto, localiza la primera capa de la parte ausente y sigue su conexión. Añade soporte donde nace la masa, refuerza el recorrido o cambia la orientación. Si el elemento se rompe incluso impreso, vuelve al modelo y engrosa localmente.

Los soportes automáticos ayudan, pero deben revisarse. La guía Chitubox desde cero explica orientación, islas y vista previa.

3. Aparecen capas separadas, cortes o desplazamientos

Una separación horizontal puede indicar que las capas perdieron continuidad; un desplazamiento puede involucrar soportes, fuerzas, movimiento o mecánica.

Posibles causas:

• exposición normal insuficiente;
• fuerzas de liberación excesivas;
• velocidades o distancias inadecuadas;
• resina fría, sedimentada o incompatible con el perfil;
• soportes que permiten movimiento;
• eje, plataforma o cubeta con holgura;
• interrupción o error del archivo.

Diagnóstico: comprueba fijaciones según el manual, vuelve a exportar a un medio fiable y prueba una pieza pequeña. Ajusta un parámetro cada vez y documenta el resultado.

4. El detalle está blando, los huecos se cierran o las medidas no coinciden

No todo es “resolución de pantalla”. La exposición, el escalado, la orientación y el diseño influyen en el tamaño real.

Si los rasgos engordan o los huecos se cierran, puede haber exposición excesiva o luz que se extiende alrededor de la zona. Si las capas están débiles o las formas se pierden, puede faltar exposición, pero también haber movimiento o material fuera de condición.

Calibra con una prueba apropiada para tu máquina y resina. Evalúa tanto detalle positivo como negativo y una dimensión conocida. No optimices solo para que “se pegue”.

5. Una pieza hueca rezuma, huele o se agrieta después

Trata cualquier líquido que salga como resina sin curar.

Posibles causas:

• cavidad cerrada o drenaje insuficiente;
• resina atrapada en soportes internos;
• lavado que no alcanza el interior;
• pared o unión sometida a presión y tensiones;
• curado interno incompleto.

Diagnóstico y prevención: inspecciona el volumen interno en el modelo y en las capas. Diseña aberturas que permitan flujo de lavado, drenaje y entrada de aire; no te limites a “uno o dos agujeros” sin considerar forma y orientación. Si no puedes limpiar y curar el interior de forma fiable, evita vaciar esa pieza.

Una pieza que rezuma no debe pintarse, entregarse ni manipularse sin protección.

6. La pieza se deforma

El warping puede aparecer durante impresión, secado, curado o montaje.

Posibles causas:

• grandes superficies paralelas a la película;
• soportes insuficientes o asimétricos;
• paredes largas y finas;
• tensión al retirar soportes;
• curado desigual;
• ajuste forzado entre partes;
• propiedades del material y almacenamiento.

Compara la pieza recién lavada, seca y curada para localizar el momento del cambio. Reorienta o refuerza geometría, prueba otra estrategia de soportes y sigue el ciclo de poscurado del fabricante. “Más tiempo” no es una solución universal.

7. La miniatura se rompe con facilidad

La fragilidad no prueba por sí sola un sobrecurado.

Revisa:

• formulación y fecha/condiciones de almacenamiento de la resina;
• sección de tobillos, armas y adornos;
• dirección de capas respecto a la carga;
• lavado incompleto o demasiado agresivo;
• parámetros de exposición;
• ciclo de poscurado;
• caídas, temperatura y montaje.

Para miniaturas de juego, elige una resina cuyas propiedades declaradas encajen con la manipulación y valida una pieza real. Refuerza la geometría crítica desde el diseño.

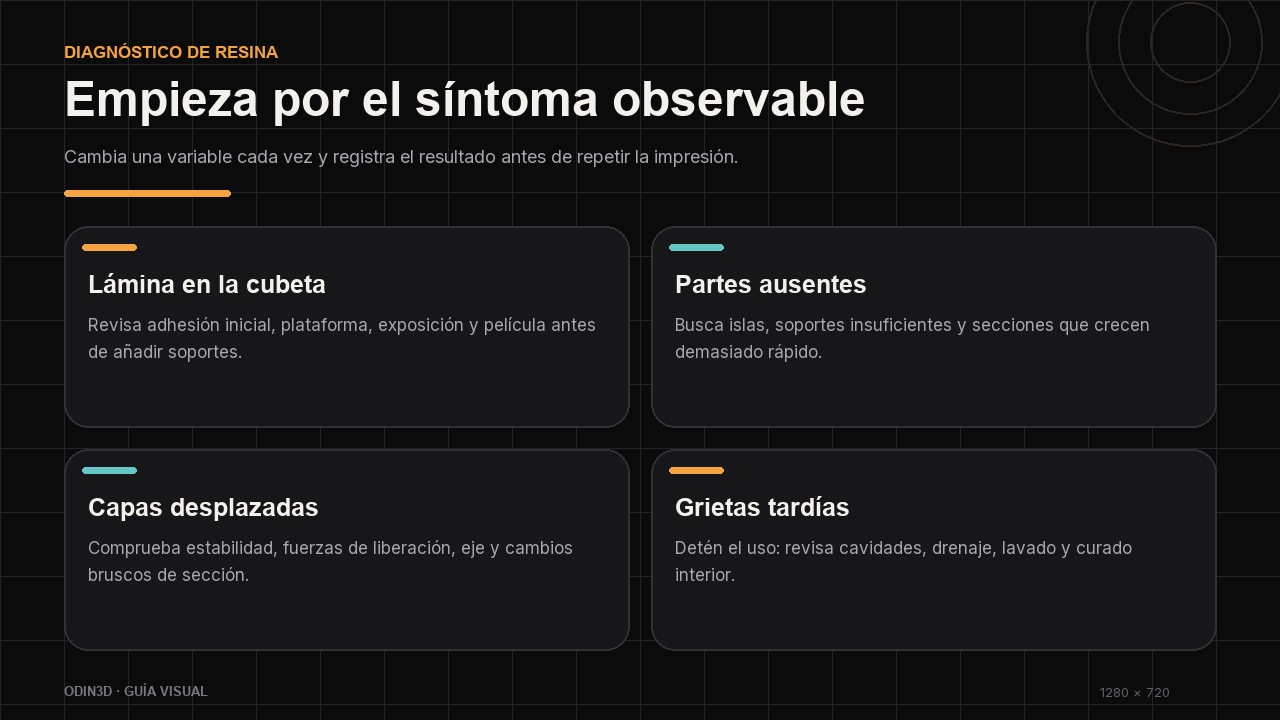

Orden de diagnóstico recomendado

1. Identifica el síntoma exacto.
2. Comprueba seguridad y limpia según manual.
3. Revisa archivo y capas.
4. Verifica perfil, resina y temperatura.
5. Comprueba plataforma, cubeta y eje según fabricante.
6. Ejecuta una prueba pequeña.
7. Cambia una variable.
8. Guarda el resultado.

Si cambias exposición, velocidad, orientación y soportes al mismo tiempo, una impresión correcta no te dirá qué resolvió el problema.

Diseñar para evitar fallos

Muchos problemas se previenen antes del laminado: espesores coherentes, cortes lógicos, encajes probados, huecos accesibles y zonas de soporte discretas. El curso de Miniaturas para Impresión 3D trabaja ese recorrido desde el modelado. Para una progresión más amplia, consulta la Ruta de Impresión 3D de Odin3D.

Seguridad y residuos: consulta siempre el manual de la impresora y la ficha de seguridad del material. No viertas resina sin curar, agua de lavado ni disolvente contaminado al desagüe. Sigue las indicaciones de gestión de residuos de tu localidad.
